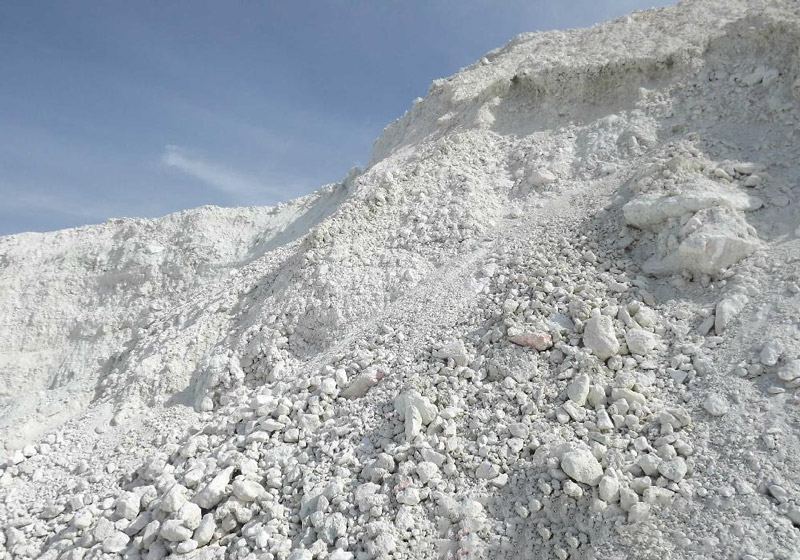

天然膨潤土原礦膠質價的測定方法

（1）提要 膨潤土試樣置于盛有適量水的量筒中，混勻后加入氧化鎂，放置沉降24h，試樣凝聚形成的凝膠體積，稱為膠質價。 本方法參照資料為DZG93--06非金屬礦物化性能測試規程。 （2）儀器與試劑 a．帶刻度具塞量筒（100ml，直徑約25mm）； b．輕質氧化鎂（化學純），存放于密閉瓶中或干燥器 （3）操作步驟 1.稱取1.00g試樣，精確至0.1g，置于已加入50--60ml水的具塞量筒中，塞緊塞子， 手握量筒上下方向搖300次（約五分鐘），使試樣與水混勻，在光亮處觀察，無明顯顆粒或團塊。如有團塊，應繼續搖動至團塊消失為止。 2.打開量筒塞，加入1.0g（精確至0.1g）輕質氧化鎂，再加水至100ml刻度處，塞緊量筒塞，再上下搖動200次（約三分鐘）。 3.將量筒置于不受振動的臺面上，靜置24h，讀取凝膠體界面的刻度值（精確至0.5ml）×10，即為膠質價，以ml/15g表示。 以上就是天然膨潤土礦的膠質價的測定方法，此方法為科學院李教授認為 有效的方法，您可以學習參考一下，有了這個方法我們可以有效地區分膨潤土礦的價值，以及以后購買任何產品的時候都有了重要的參考依據。

膨潤土的改性研究和應用仍然是良好的開發前景

膨潤土表面改性技術在我國是在二十世紀80年代才發展起來的技術，目前我國對膨潤土非金屬礦產，納米超細加工的需求和開發日趨增加，其中，對泥漿土，膨潤土，重鈣粉 改性研究和應用開發較多，但對膨潤土的改性研究和應用開發相對較少，以后仍然是良好的開發前景。 膨潤土是一種非金屬礦產，具有粘度大，化學性質穩定，增稠性，懸浮性優良堪稱 粘土，有桿子泥之稱謂。膨潤土用作橡膠，可以做橡膠補強劑，增強橡膠意想不到的效果，對膨潤土深加工，可以使膨潤土的身價倍增，如超細粉碎，提純，表面改性等不僅可以擴展膨潤土應用領域，而且具有更大的經濟效益，在國內外市場上有較大的需求。
