膨脹珍珠巖是什么機理？有哪些用途？

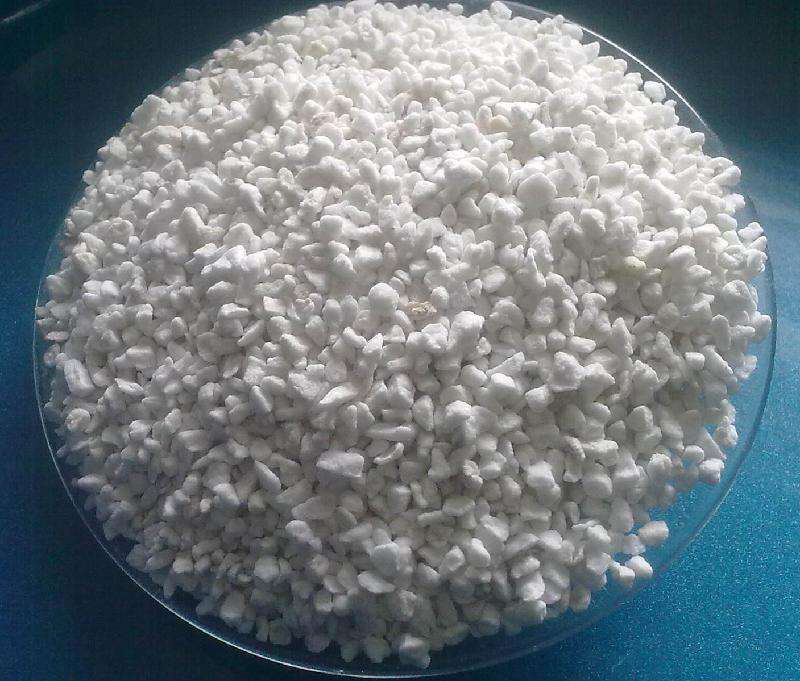

其實膨脹珍珠巖與珍珠巖已經有很大不同了，膨脹后的珍珠巖變為一種很輕的內部蜂窩狀的白色顆粒。具有無毒、無味、不燃、不腐爛等特點。不溶于強酸堿，微溶于氫氟酸。PH值為中性(6.5-7.5)。由于它特殊的微孔結構，使其具有很強的吸附作用和隔熱作用，常用來作為保溫隔熱、過濾、吸附過濾材料。 一、膨脹珍珠巖的膨脹機理 珍珠巖之所以區別于其它巖石能夠在一定的溫度條件下膨脹，其主要原因不外乎兩點根本原因，其一是珍珠巖的主要化學成分中存在軟化點較低的玻璃質物質，既SiO2、Al2O3、Na2O等，這種物質表現出來的結果是當珍珠巖被加熱至 左右時，其玻璃質開始軟化，珍珠巖顆粒從固態逐漸轉化為黏流態。其二是珍珠巖內部含有的可揮發性物質和結合水在受到高溫焙燒后，逐漸氣化后溢出。 所以，玻璃質是引起珍珠巖膨脹的先決條件，結合水是引起珍珠巖膨脹的內在動力，焙燒溫度和時間是引起珍珠巖膨脹的必要外部條件。 二、影響膨脹珍珠巖保溫絕熱效果的主要因素 松散密度、含水率和粒度級配對膨脹珍珠巖絕熱性能影響 大。 松散密度的大小說明珍珠巖膨脹效果的好壞，松散密度過大，膨脹不完全，充填密度增加，導熱系數增大;松散密度過小，膨脹過度，材料在裝填過程中容易破碎，亦導致充填密度的增加，導熱系數亦隨之增大。 由于膨脹珍珠巖的吸水性特強，在富水的環境中，在很短的時間內重量可增加4-5倍，而水的導熱系數是空氣的25倍，所以，材料的含水率增加，將嚴重影響材料的絕熱性能。通常在大型空分裝置中，均設計有側管將氮氣從換熱器旁引入絕熱層中，使其內部保持正壓，防止空氣中的水分被吸入絕熱材料中，導致材料絕熱性能的變壞。 絕熱材料應具有合理的粒度級配，目的是使絕熱材料處于 堆積狀態，粒度過小，材料充填密度增加，致使材料的固體熱傳導增加;粒度過大，充填密實度不足，粒子間空氣含量過高，導致絕熱層間的氣體熱傳導增加，絕熱性能降低。所以，絕熱材料的粒度分布對實現 絕熱效果起著不可忽視的作用。

閉孔珍珠巖有什么優點？有哪些應用？

閉孔珍珠巖是非常好的建筑材料，也應用在各行各業，那閉孔珍珠巖有什么優點?有哪些應用?一起來看一下吧! 一、閉孔珍珠巖的優點! 閉孔珍珠巖克服了傳統膨脹珍珠巖吸水率大、強度低、流動性差的特點，延伸了膨脹珍珠巖的應用領域，具有強度高，吸水率低，強度高、混合性好等、易分散等特點，是生產保溫砂漿、保溫涂料、耐火磚、搪瓷材料的主要配料,廣泛應用于墻體內外保溫砂漿、耐火材料、裝飾、保溫的骨料，冶金、工業窯爐電熱絕緣、熱力管道等 保溫材料和輕質填充料，高細度的閉孔珍珠巖可做橡膠、搪瓷、涂料、塑料的填充料。 二、閉孔珍珠巖的應用! 優良的輕質，強度和熱電絕緣性能決定了閉孔珍珠巖具有廣泛的用途： 1、可替代河砂作骨料配置內外墻保溫砂漿，可制作 保溫裝飾材，可做耐火磚、搪瓷材料的主要配料;其作為保溫砂漿和涂料的輕骨料和其它輕質填充料時，可噴、可抹，制品成型加工中破碎率低，有效地降低了壓縮比和烘干成本。 2、可作為建筑，冶金、工業窯爐、高低溫工程熱力管道等行業的 保溫材料和輕質填料。 3、還可用于生產油井水泥減輕劑(油田水泥減輕劑且有以下優點：極低的填充密度，從而降低制品的密度，節約成本;比表面積小，吸油量低，因而能大量真充;使制品具有一定的隔熱性能;能提高制品的抗沖強度;能提高制品的耐熱性能;能降低制品的熱收縮率。 4、用于其它材料：隔熱涂料;輕質、隔熱、隔音塑料材;輕質、耐磨、低成本橡膠輸送帶;改性瀝青;增強塑鋼門窗等;玻璃鋼或其它復合材料填料;人造革;輕質耐火材料;耐火澆注材料;隔熱保溫材料;浮力材料，還用于乳化炸藥密度調節材料。
