珍珠巖保溫板是怎么生產的

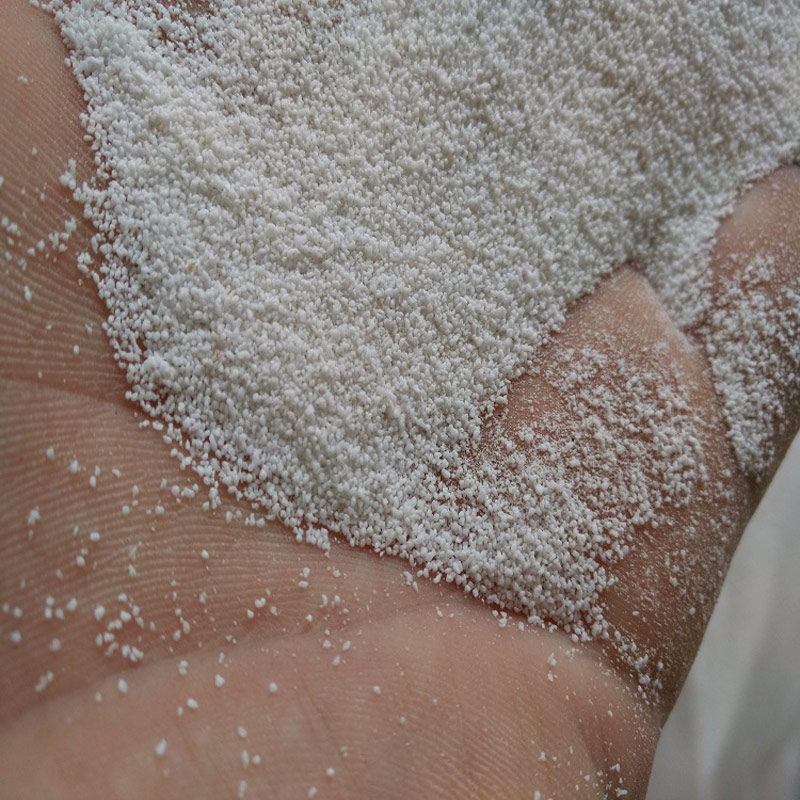

選料：選擇合適的膨脹珍珠巖做主料，以及優質的防水性材料做骨料，此外還需要選擇能夠滿足要求的粘結劑做粘結材料。 拌料：我廠配有專用的大型設備，完全可以讓用料攪拌均勻。 加壓：將用料投入特殊模具中，加壓，成型。 出模：出模后自然晾干，只有特別干燥的情況下才可以少量噴水。 珍珠巖保溫板的憎水率，一般的保溫材料的憎水率廣泛的在98%左右，而珍珠巖保溫板的憎水率達到99.2%,憎水端的憎水性要普遍優于一般的保溫材料；其次，質輕，密度指標在225左右，減少建筑的負重，更加有利于施工；導熱系數≤0.076w/m.k,隔熱性極好；重量含水率≤5%,防潮優異產品；使用溫度范圍廣泛也是珍珠巖保溫板的優勢之一，珍珠巖保溫板的使用溫度范圍保持在40-600℃，擴大了其使用的范圍。

珍珠巖的礦物組成及工藝特性

珍珠巖屬于酸性火山巖漿噴發的玻璃質熔巖，因含有不同的色素離子，而且有黃白、灰白、淺綠、暗綠及褐、黑等顏色。礦石新斷口呈玻璃光澤，風化后呈油脂光澤。硬度為4--5（莫氏硬度）。耐火度1280--1360℃。 珍珠巖常含有透長石，石英斑晶及各種形態的雛晶及穩晶礦物，如葉蠟石、黑云母、角閃石剛等。它的化學組成與花崗巖很相似，含有大量玻璃質，CaO、K2O、Na2O含量多。其化學組成范圍為：SiO268--75%,Al2O39--14%,Fe2O30.9--4%,CaO1--2%,MgO0.4--1%,K2O1.5--4.5%,Na2O2.5--5%,H2O3--6.5%. 珍珠巖不含有結晶水，差熱曲線無明顯吸收、放熱峰。從珍珠巖熱失重曲線來看，珍珠巖吸附水分在80℃開始有少量蒸發，150--350℃曲線上升，脫水加劇。600--700℃時曲線趨平坦，說明水分蒸發已基本完畢。這與陶瓷坯體在燒成過程中水分蒸發時溫度變化基本一致。 珍珠巖的始收縮溫度為1025℃；軟化溫度1175℃，軟化范圍150℃；其熔融溫度是1520℃，熔化范圍345℃。 含珍珠巖的陶瓷坯體與石英、長石、粘土三元系統配方具有相同的工藝特性，但其燒成溫度大大降低，而且具有優良的熱穩定性和抗折強度。
